Hvad er et analogt inputmodul?

I verdenen af ​​industriel automatisering, processtyring og målesystemer spiller et analogt inputmodul en afgørende rolle i at bygge bro mellem fysiske verdenssignaler og digitale kontrolsystemer. Uanset om du arbejder på en fabrik, et kraftværk eller ethvert anlæg, der involverer automatisering og overvågning, er det vigtigt at forstå funktionen af ​​et analogt inputmodul for at opbygge effektive og effektive systemer. Men hvad er nøjagtigt et analogt inputmodul, og hvorfor er det så vigtigt?

Hvad er et analogt inputmodul?

Et analogt inputmodul er en hardware-komponent, der bruges til at interface analoge sensorer og enheder med et digitalt kontrolsystem (såsom et PLC, distribueret kontrolsystem (DCS) eller et computerbaseret system). Det konverterer de kontinuerlige analoge signaler til digitale data, der kan behandles, analyseres og handles af kontrolsystemet.

Den nøglefunktion af et analogt inputmodul er at omdanne spændingen eller det aktuelle signal modtaget fra en analog enhed (som en temperatursensor, tryktransducer eller flowmåler) til et format, som det digitale system kan forstå. Dette involverer typisk signalkonditionering (for at skalere eller filtrere input) og analog-til-digital konvertering (ADC) (for at konvertere det analoge signal til en digital værdi).

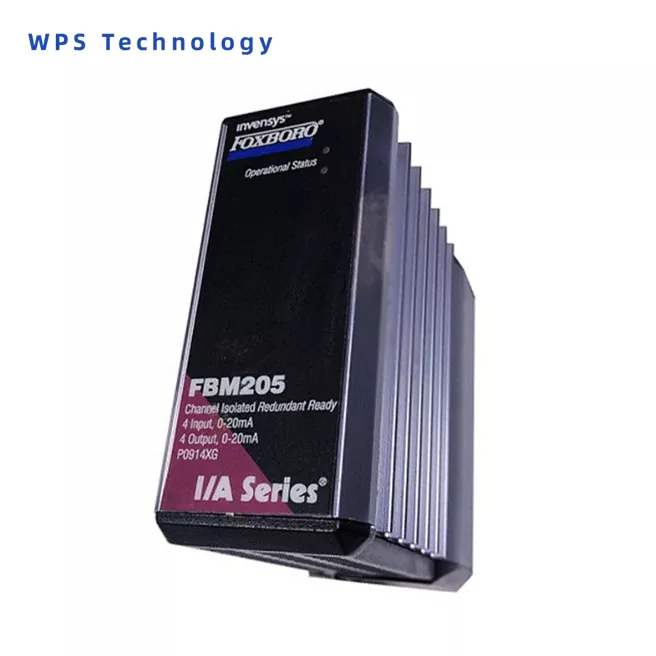

For eksempel,Foxboro FBM205er et avanceret analogt inputmodul, der er vidt brugt i processtyringssystemer. Det er specifikt designet til at interface med en række feltenheder og sensorer i industrier som olie og gas, petrokemikalier og kraftproduktion. Foxboro FBM205 -modulet giver høj nøjagtighed og pålidelighed, der konverterer analoge signaler (f.eks. Temperatur, tryk og strømning) til digitale data til effektiv systemovervågning og kontrol.

Hvordan fungerer et analogt inputmodul?

Et analogt inputmodul udfører flere nøglefunktioner for at sikre, at de analoge signaler fra sensorer kan fortolkes korrekt af kontrolsystemet:

1. signalkonditionering

- Det analoge inputmodul har ofte signalkonditioneringskredsløb til at justere det indkommende analoge signal til et niveau, der er egnet til måling eller konvertering. Dette kan omfatte amplifikation, filtrering (for at fjerne støj) eller beskyttelse (såsom isolering fra højspænding).

2. Analog-til-digital konvertering (ADC)

- Analoge signaler er kontinuerlige og skal konverteres til digital form, før de kan behandles af digitale controllere som PLC'er. Modulet bruger en analog-til-digital konverter (ADC) til at prøve det indkommende signal i en bestemt hastighed og konvertere det til et binært tal (en digital værdi).

 -Opløsning af ADC: Opløsningen af ​​ADC (f.eks. 8-bit, 12-bit, 16-bit) bestemmer, hvor nøjagtigt indgangssignalet kan repræsenteres i digital form. En højere bitdybde betyder mere præcise aflæsninger.

3. Datatransmission

- Når signalet er konverteret, sender det analoge inputmodul de digitale data til PLC, DCS eller andre kontrolsystemer til behandling. De digitale data kan derefter bruges til at udløse specifikke handlinger, justeringer eller alarmer, afhængigt af systemets programmering og krav.

Anvendelser af analoge inputmoduler

Analoge inputmoduler er vidt brugt i industrier, hvor overvågning og kontrol af fysiske processer er påkrævet. Nogle almindelige applikationer inkluderer:

1. Industriel automatisering

- I fremstillingsmiljøer bruges analoge inputmoduler til at overvåge sensorer, der sporer variabler som temperatur, tryk, strømningshastighed og fugtighed for at sikre optimal drift af maskiner og processer.

2. energi og forsyningsselskaber

- I kraftværker eller elektriske distributionssystemer er analoge inputmoduler interface med sensorer, der måler parametre såsom spænding, strøm, strømforbrug og temperatur til overvågning af systemets sundhed og detekterer fejl.

3. Miljøovervågning

- Analoge inputmoduler bruges også i miljøovervågningssystemer, der måler variabler som luftkvalitet, vandstand og jordfugtighed til landbrugs- eller miljøforskningsformål.

4. Automotive og Aerospace

- I bilindustrien og rumfartsindustrien bruges disse moduler til at indsamle data fra sensorer, der overvåger motortemperatur, brændstoftryk og andre vigtige ydelsesmetrics.

I alle disse tilfælde giver systemer som Foxboro FBM205 pålidelige og nøjagtige dataindsamling, hvilket sikrer, at kontrolsystemer reagerer på miljøændringer i realtid og opretholder effektiv drift.

EnAnalog inputmoduler en væsentlig komponent i moderne automatiseringssystemer, der muliggør grænsefladen mellem analoge signaler i den virkelige verden og digitale kontrolsystemer. Det giver mulighed for den nøjagtige overvågning og kontrol af industrielle processer, energisystemer og en bred vifte af applikationer. Ved at konvertere analoge signaler til digitale data giver disse moduler grundlaget for automatisering og intelligent beslutningstagning i brancher over hele verden.
